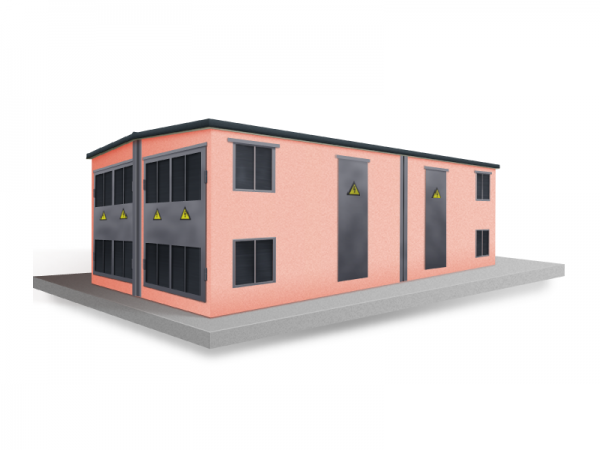

БКТП - блочные комплектные трансформаторные подстанции

Блочные трансформаторные подстанции предназначены для получения, преобразования и последующего распределения электроэнергии потребителю. Устройство имеет напряжение 6 или 10 кВ и мощность от 100 до 1 000 кВА. Используют установки на сельскохозяйственных и промышленных объектах, в коттеджных поселках и жилых комплексах.

Преимущества нашего производства

Производство БКТП от завода ЭнергоПром – это колоссальный опыт в изготовлении электротехнических установок различного назначения, использование качественного и высокоэффективного оборудования, гарантия долголетней службы устройства и его бесперебойная работа.

Комплектация БКТП

Мы выполняем стандартные варианты установок и работаем с индивидуальными заказами, с подключением дополнительных деталей и устройств.

Стандартная блочная подстанция состоит из:

• оболочки с кабельными составляющими;
• РУВН, который дополняется ячейкой типа КСО-6(10)-Э2 «Онега», оснащенной воздушной или элегазовой изоляцией;
• силовой трансформатор, имеющий сухую изоляцию по типу ТС либо маслонаполненную по типу ТМГ;
• РУНН, который включает в себя устройство распределения типа РШНН или Sivacon;
• ящики для собственных нужд, щитки учета работы системы, щитки для охранной и пожарной сигнализации, щитки, контролирующие бесперебойную работу подстанции и пр.

Кроме того, КТП блочного типа имеет 3 щита: для личных нужд, для учета работы конструкции, для блока бесперебойного питания, а также обогреватель.

Блочная подстанция может быть совмещена с отсеком РУНН И РУВН, либо с отдельной главной частью. При совмещенных отсеках внутренняя часть БКТП разделена на 2 отдельных отсека (отсек с силовым трансформатором и отсек с распределительным устройством высокого и низкого напряжения). РУВН и РУНН размещены друг напротив друга и отделены проходом (минимум 1 500 мм шириной).

Особенности подстанции

Железобетонные элементы представлены сварными сетками и плоскими каркасами. Перед установкой их формируют в пространственные каркасы. В полу есть специальные отверстия для подключения всех требующихся кабелей к РУНН И РУВН.

Съемная лестница открывает доступ к кабельным конструкциям. Если заказчику требуется маслонаполнительный силовой трансформатор, устанавливается специальный маслосборник, который рассчитан на весь объем масла. Изнутри бетонную поверхность покрывают водоэмульсионной краской, снаружи — защитной фасадной краской. Для гидроизоляции крыши предусмотрен настил мягкой кровли, который устанавливают при монтаже подстанции.

В каталоге компании ЭнергоПром вы сможете найти оптимальный вариант оборудования. Если возникнут вопросы, обратитесь в наш call-центр, консультант ответит на все вопросы и поможет сделать правильный выбор. Купить БКТП в Пскове можно по доступной цене, которая зависит от комплектации и сложности оборудования.
